(模切刀)高速高精度UV喷码机 | PM1040型UV-LED烘干

发布日期: 2020-08-11   阅读量: 11   来源:广盟利   作者:小利

  高速高精度UV喷码机 | PM1040型UV-LED烘干

  高速高精度UV喷码机

  (PM1040型UV-LED烘干)

  喷印精度高达:±0.1mm


  方案:

  PM1040高速高精度输纸平台+UV喷墨系统+在线检测系统+UV-LED烘干系统

  该方案以用户需求为导向,以领先的喷墨控制技术、稳定的系统性能、专业全面的服务能力等强大的优势为国内多家药品包装印刷企业实现了高品质、高产能、低成本、易操作的可变数据喷墨印刷生产,为药品监管码在行业的顺利实施奠定了良好的基础。

  我们将继续努力,针对一维码、二维码、文字及简单图形等可变数据的喷墨印刷为印刷企业提供高质、高效、稳定可靠的解决方案。

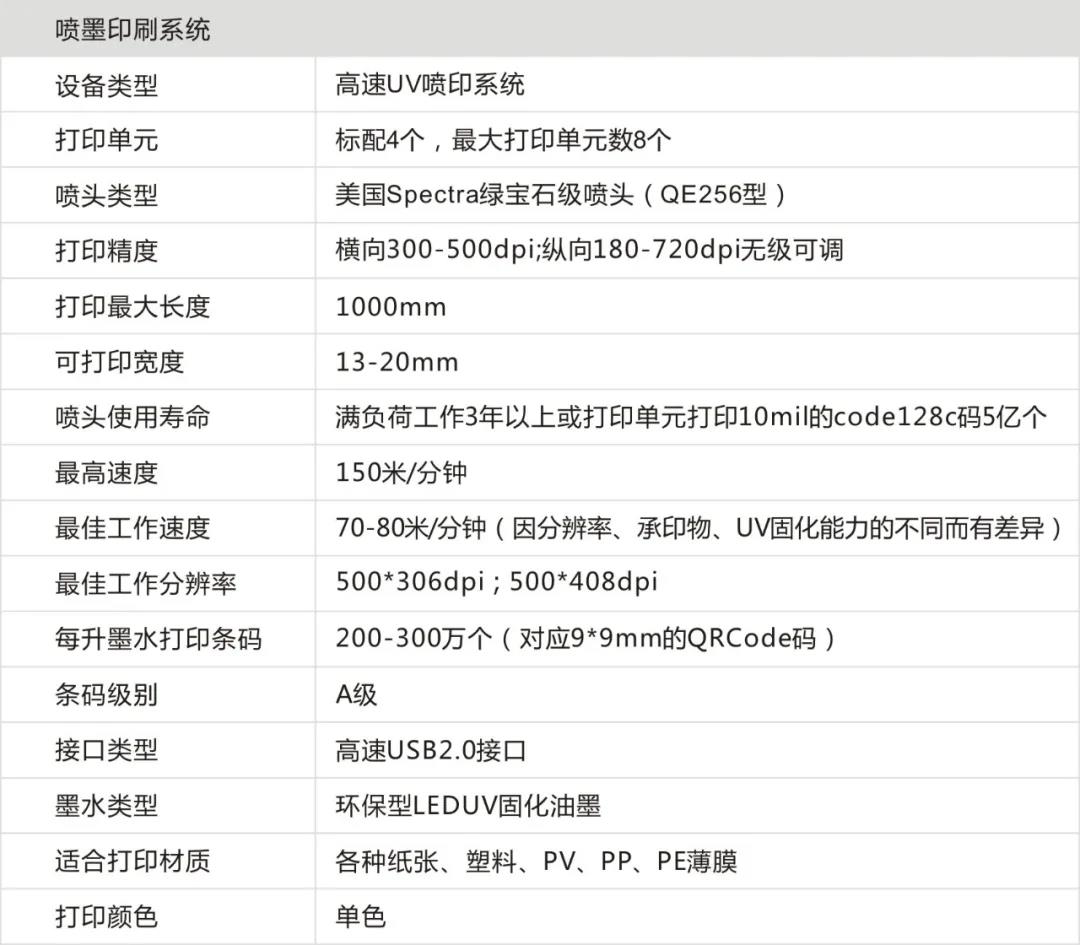

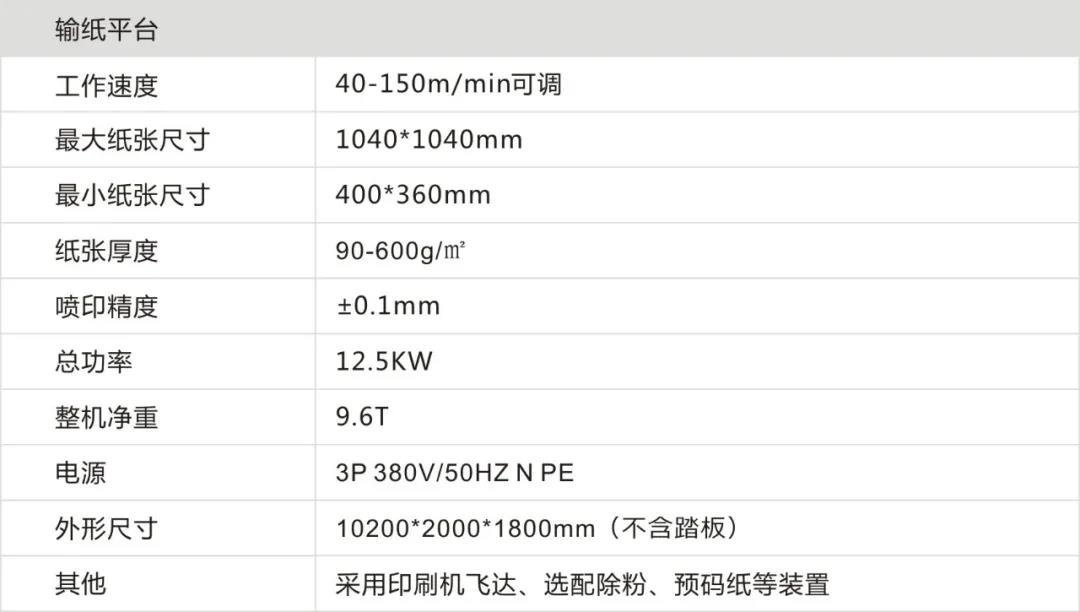

  技术参数








      结构介绍

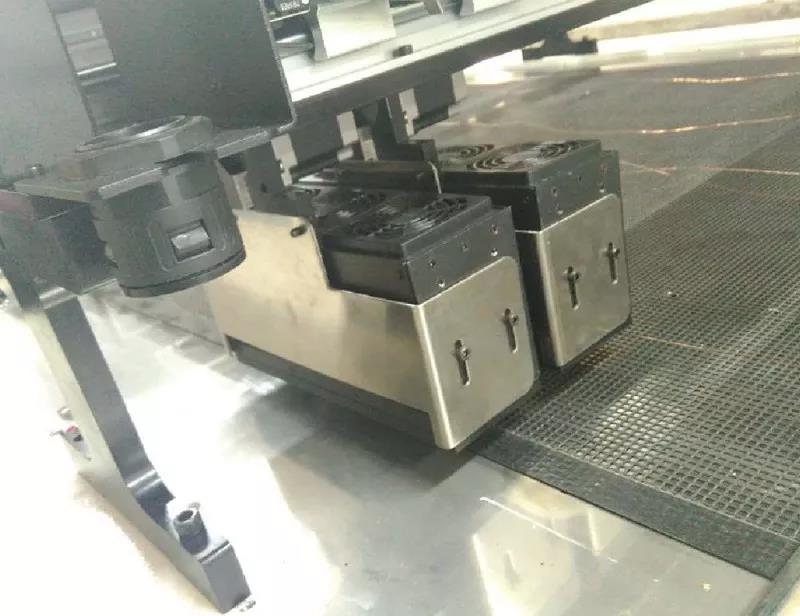

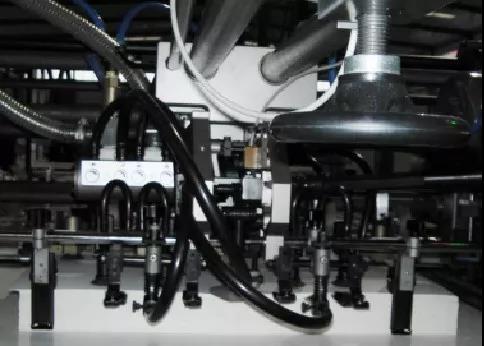

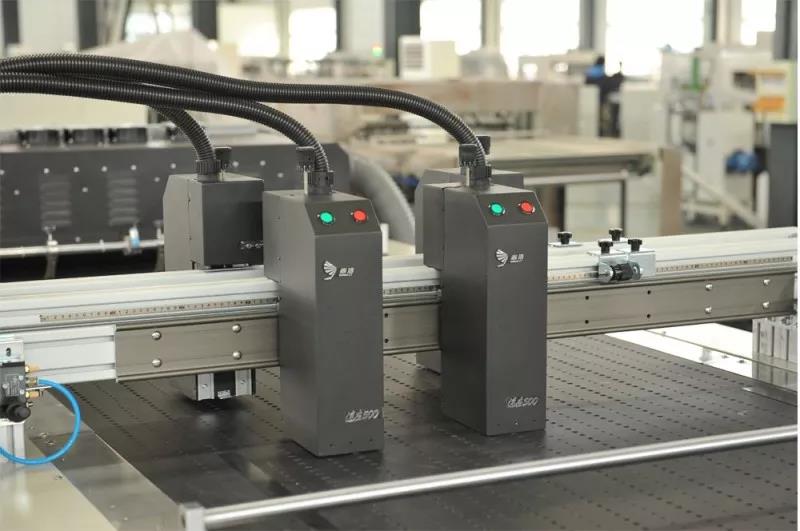

  喷墨印刷系统



  1、采用高精度、长寿命喷头

  采用美国Spectra工业级按需压电喷头,可实现7*24小时连续稳定生产。打印精度高,图像更精美,打印频率高,适合更高速的生产任务。墨滴喷射速度快,保证‘码’直线性。喷口结构好,不会挂墨,保证‘码’的品相及识读率。镀金喷头,耐腐蚀、寿命长。




  2、完善的供墨系统

  供墨系统始终保持喷头处墨水处于恒温恒压状态,将墨水准确地、平缓地输送到每个墨嘴处,打印出的‘码’墨量饱满,线条均匀。

  3、工业模块化标准设计

  采用工业级计算机,工业模块化标准设计,数控、驱动、供墨等系统分别独立控制,各负其责,互不干扰。能在短时间内进行故障诊断和系统快速修复,减少停

  机时间,保证客户生产。

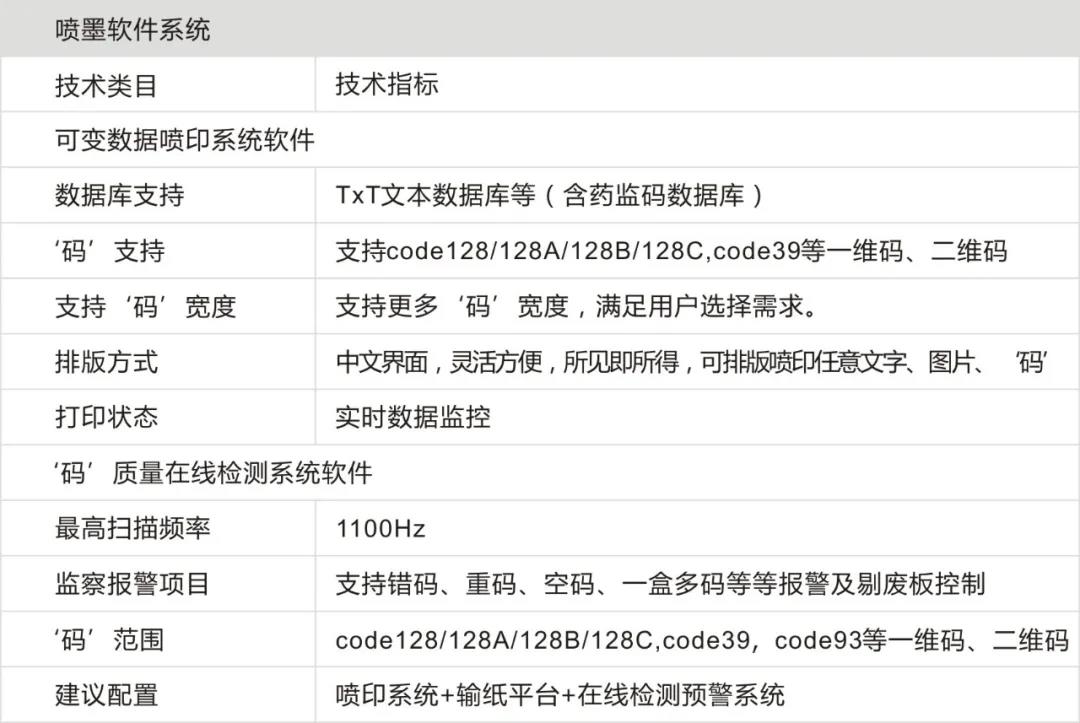

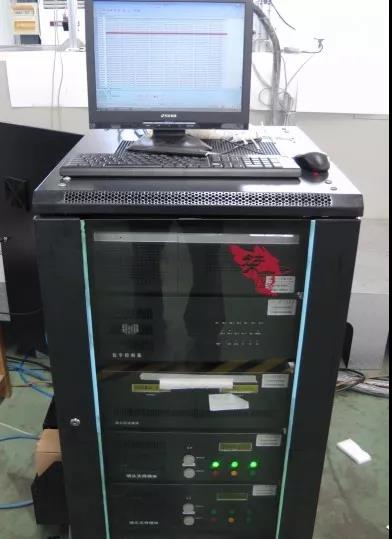

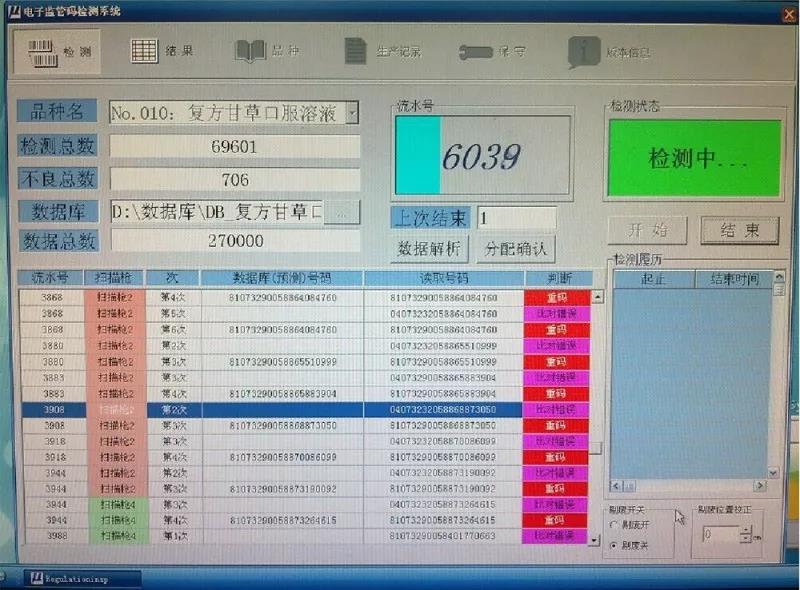

  喷墨软件系统/在线监测系统



  1、简单、易用

  全中文一体化操作界面,易学易用,调用简单方便。

  排版格式支持所见即所得,轻松完成页面编辑,大幅提高生产效率(自动‘码’排列功能、自动排齐功能、精确定位功能,支持更多‘码’宽度满足选择需求)。

  一次链接,多次完成,无需人工记录,避免重码、空码、漏码的可能。


  2、安全、可靠

  数据检查、喷印、检测形成了一个闭环的解决方案,完全避免了重码、空码、漏码出现的可能。

  支持多级用户操作管理权限,避免操作人员误操作造成的重复打印生产等可能性。

  实施保存打印数据位置,避免因停机、换班、突然断电带来的数据信息丢失,重复打印等问题。

  能够比对所有历史数据,严格控制数据源文件‘码’数据的有效性和唯一性。

  数据库备份功能,让您轻松应对更重数据丢失的风险。

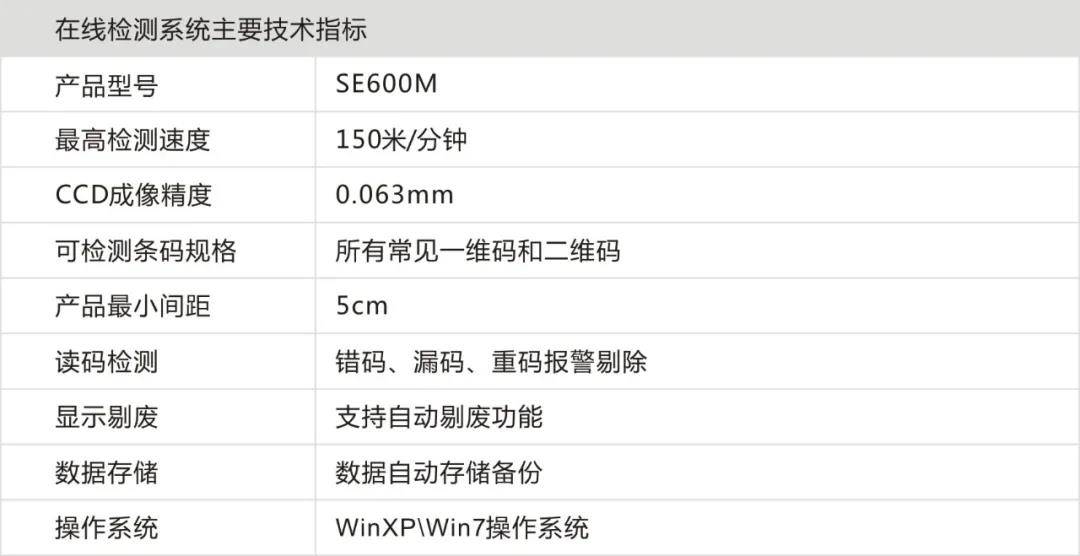

  在线检测系统可以实时监测,比对打印‘码’。

  3、高效、稳定

  采用工业级高速USB实时传输点阵数据,有效提高了生产速度。

  针对电子监管码政策实施过程中印刷规范的升级,可为用户提供升级服务。

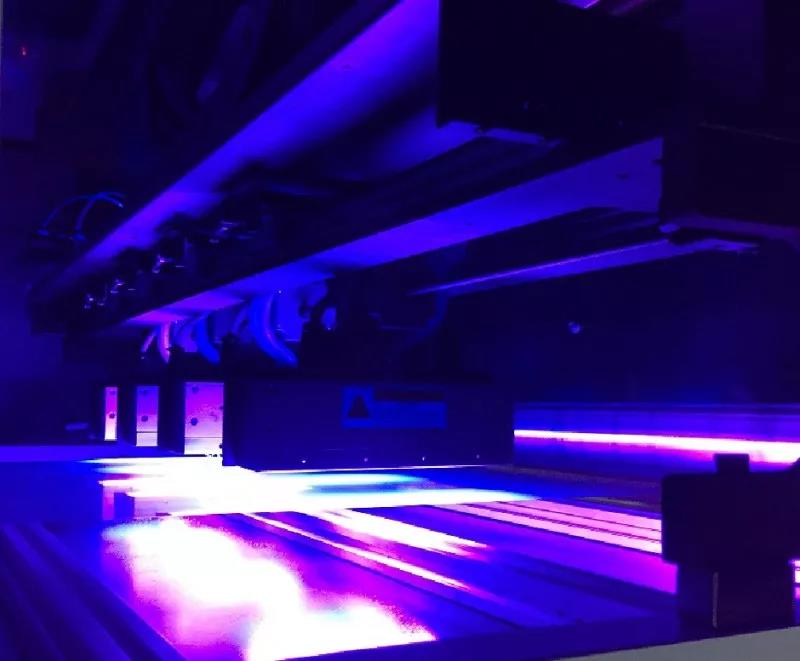

  UV-LED固话系统

  主要特点是:产品耗电量小、使用寿命长、固化时间快、成本低、不含汞、只需普通电缆,是传统光纤高压汞灯式固化光源机的换代产品。


  1、UV LED光源:发出的是高纯度395nm单色紫外光,它属于冷光源;工件和纸张温度只上升几度,纸张不会变形,其能量高度集中在具有有效固化作用的某紫外光谱段,实际使用效果和光强4000-5100mw的高压汞灯固化效果不相上下,使固化时间缩短到0.5到5秒。


  2、UV LED光源大幅降低生产成本

  由于采用LED灯的散热系统采用冷水机散热,灯的使用寿命长达20000小时以上(温度控制在40度以下,持续点燃寿命)。

  采用节能设计,只有在需要照射时才点亮,耗电量低,单组功率:约680W。

  LED光源机身小轻便,可以很容易地把它集成到喷墨打印系统中。

  LED固化设备几乎不产生热量,不易碎,不含汞;维护成本很低。

  3、无需预热:瞬间发出高能量紫外光,采用最新的高能量395nm紫外线LED,瞬间发出高能量紫外光,快速完成紫外线墨水的固化,大幅度提高生产效率。

  输纸平台

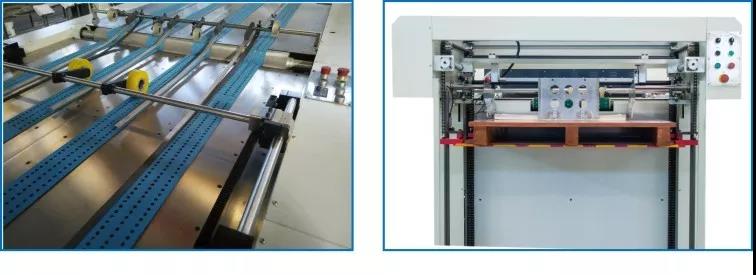

  1、自动送纸部

  采用胶印机飞达头,送纸机速度最快可达12000张。

  送纸机的飞达头传动可前后移动,便于送纸机走大规格和小规格纸的纸张。

  可以实现无间隙给纸。

  可以实现横向、竖向给纸。

  出纸部带有双张控制器。

  送纸机带精定位机构,纠正纸张传送直线度,保证喷印品质。

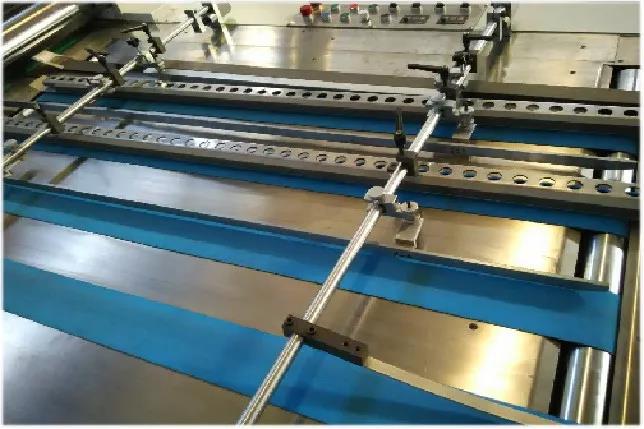

  2、 斜规定位部

  采用独特定位装置,纠偏范围大,调整方便,保证喷印品质。

  输纸顺畅,稳定性好。

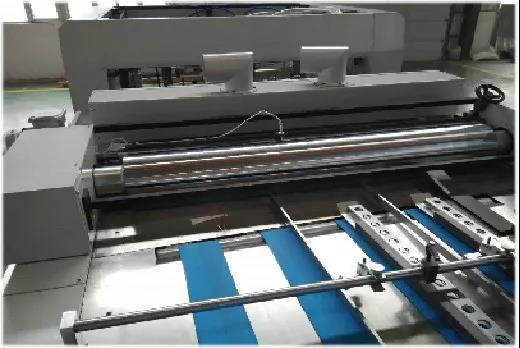

  3、 双重除粉部(选配)

  采用毛刷辊+电热压辊的双重除粉结构,能有效地去除印刷时喷在纸品上的粉尘,并不对纸品产生擦伤。

  调节方便,操作轻松

  提高喷印质量、减少喷头的堵塞

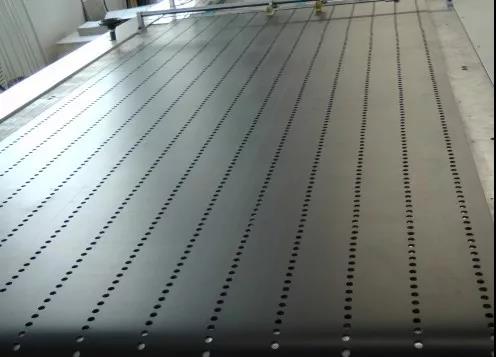

  4、 真空吸附平台部

  真空吸附式传送,稳定性好,喷印位置精确。

  真空平台吸附区域达2600mm,确保最大纸张在真空平台内完成多行多列的喷印。

  输纸平台采用25mm厚钢板结构,整体框架经抗震、减震优化设计,经加工中心加工而成,整体平面度高,保证输纸平台在运转过程中更稳固。

  采用整根宽幅德国进口输送皮带,保证纸张在高速输送过程中平伏、稳定。

  真空风机流量强劲,风量可调,确保纸张平稳伏贴。

  快速更换皮带设计,无需拆卸墙板即可拆装输纸带。

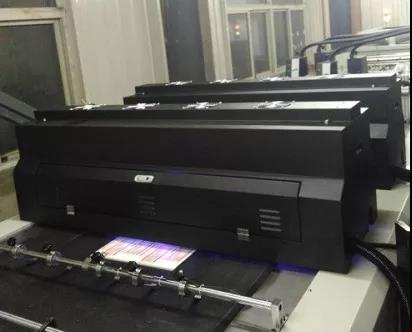

  5、UV固化部

  通过电→光能量的转换,使LED大功率紫外线二极管芯片产生高纯度395nm单色紫外光,能量高度集中在UV墨水固化所需要的波长段。

  产品耗电量小、使用寿命长、固化时间快、成本低、不含汞、只需普通电缆,是传统光纤高压汞灯式固化光源机的换代产品。



  6、收纸部

  采用鱼鳞收纸结构

  采用直线导轨,收纸档规可根据纸张尺寸进行前后左右移动,调节灵活、操作方便。

  左右挡规侧调节方便。

  收纸平台带吸风装置,收纸整齐。

  收纸部单独控制,收纸速度任意调节。

  功能特点

  1)打印‘码’宽度可以多种选择(支持更多‘码’宽度,满足用户选择需求)

  2)打印品质固定(打印品质不会随着速度的变化而改变,完全满足客户对一维码、二维码、文字及简单图形印刷需求)

  3)易于操作,维护简单(设备操作简单易用,所见即所得)

  4)UV墨水优势(欧洲进口环保型UV固化油墨,不堵喷头,承印物兼容强,喷印‘码’品相好,‘码’等级高及识读率高等特性,绿色环保)

  5)自动化程度高

  1、喷头和LEDUV灯的移动不需要手工操作,通过软件自动控制喷头横向位置,定位精度可达0.1mm;

  2、切换产品时也可以读取预存的喷头位置数据,喷头自动移动到位;

  3、系统自动化程度大大提高,相比同类其它设备,可减少一半以上的排版时间,并减少测试打样的浪费,极大地提高了排版的效率。

  机械配置

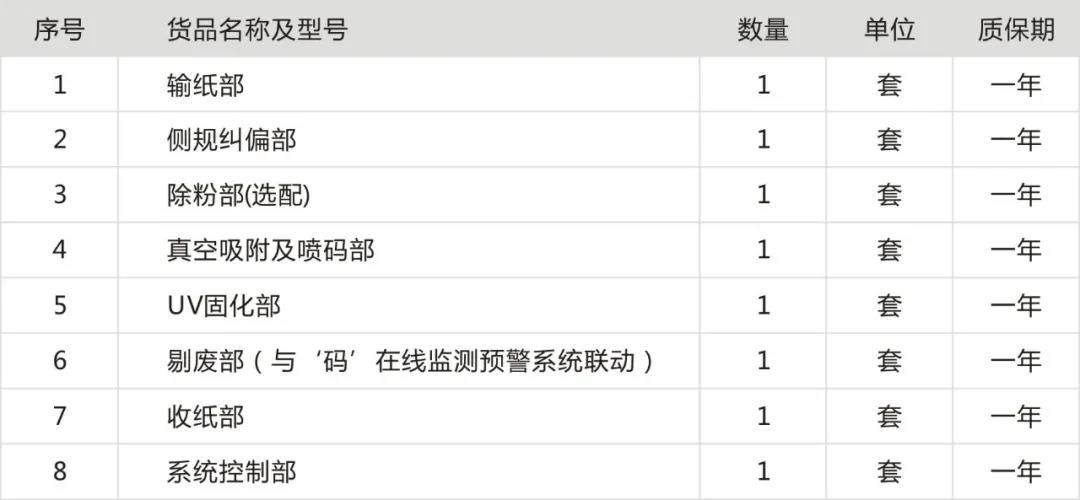

  高速高精度输纸平台配置

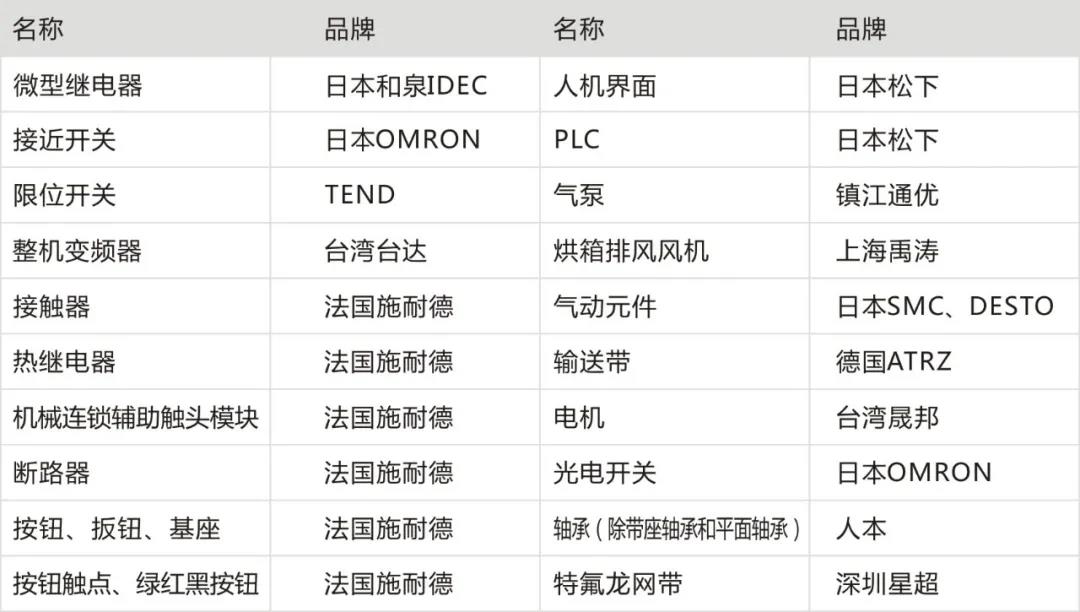

      主要外购件明细

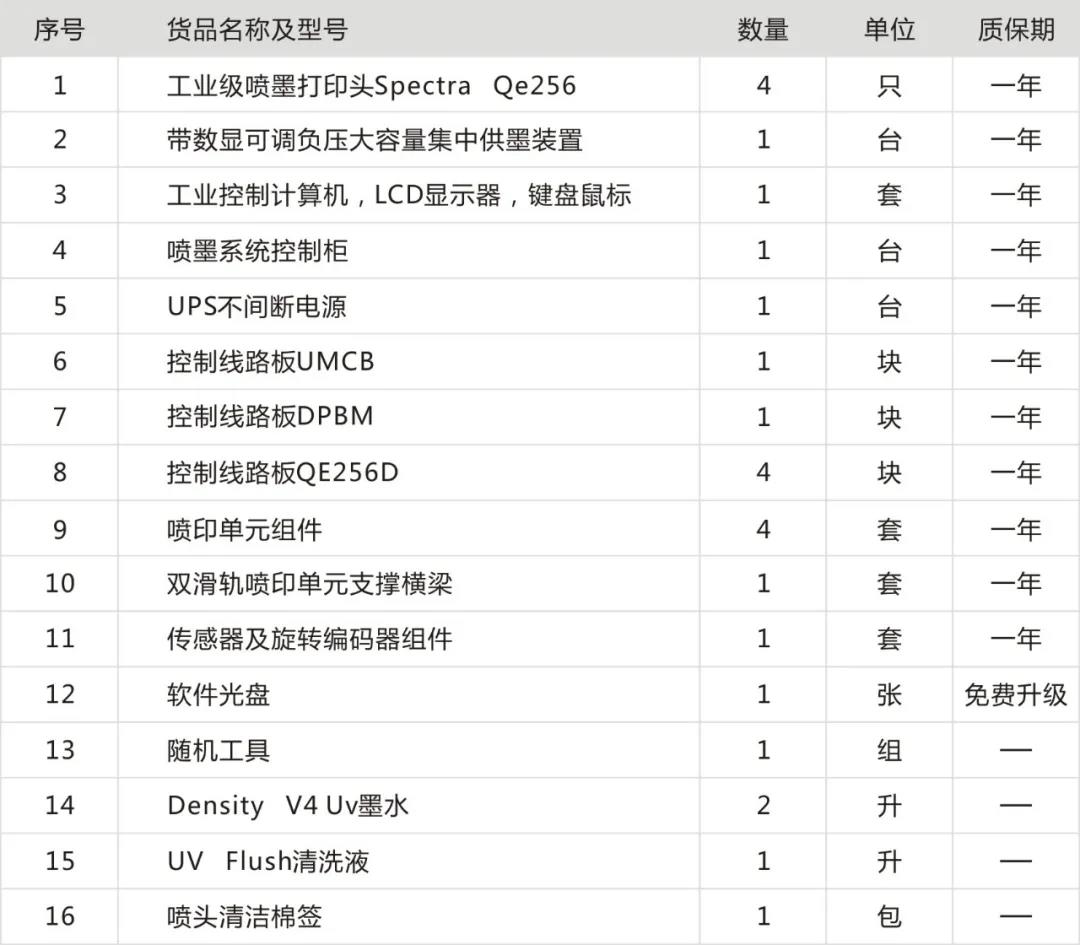

  高速UV喷墨系统配置

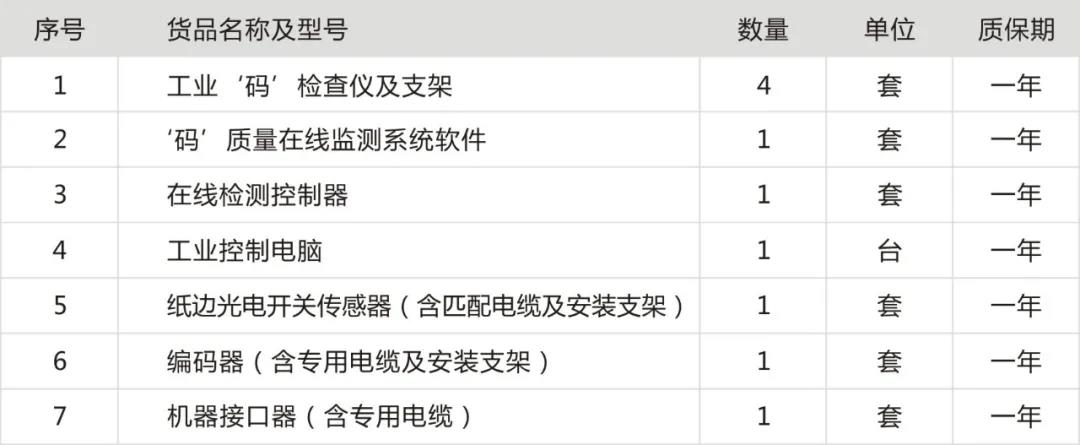

  “码”质量在线预警系统配置

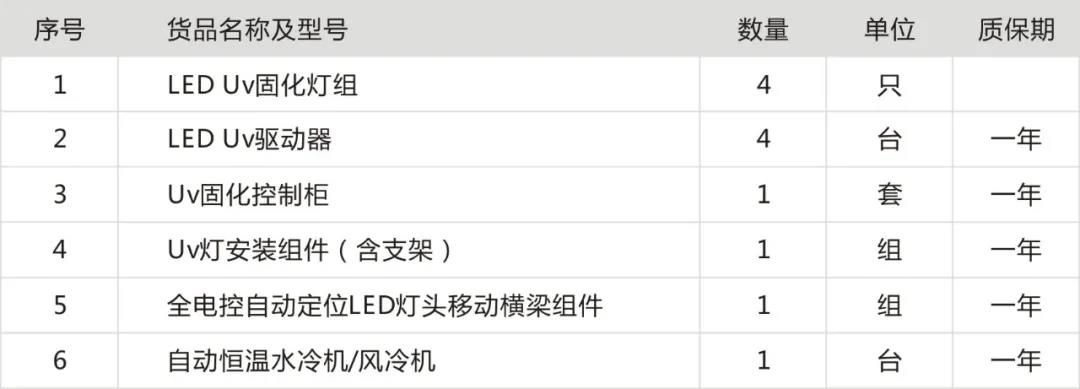

  LED固化系统主要配置

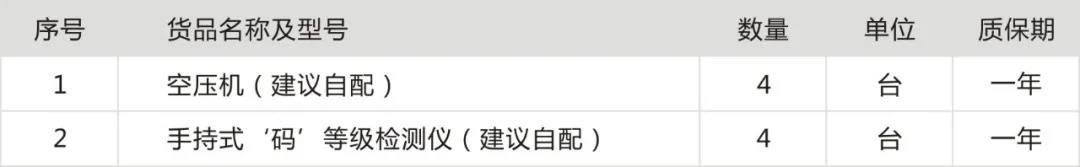

  选配件

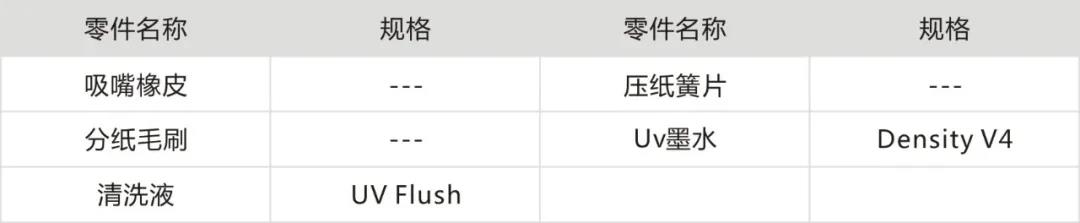

  易损件


  服务内容

  1、用户培训内容

  基本培训和现场生产培训

  基本培训:药监码基础知识;喷印系统介绍;喷印系统软件的介绍;喷印系统作业流程的介绍。

  现场生产培训:基本生产操作(印前排版、参数设定、喷头调整、输送平台的调试);喷印系统及输送平台的维护和保养;培训考核。


  2、试生产期间的维护

  在试生产期间,机械工程师及技术工程师提供现场指导及保驾服务;提供现场技术指导、技术咨询、日常维护指导等方面的服务;在现场发生故障时,工程师将帮助用户分析原因、排除故障,以保证日后工作任务的顺利完成。

  3、服务

  我公司拥有完善的售后服务网络,经验丰富的售后服务工程师,能够快速响应用户的购买备件需求及维修要求,保证用户设备的正常稳定生产,让用户放心、无忧。


  设备保修期

  设备的保证期为一年,保证期内除易耗品外,其余部件若正常运转损坏免费提供,人为损坏除外。


  随机文件

  随机附带操作说明书1份(内含操作说明、装箱单、维修保养说明、出厂合格证)、三维立体零件图册1份。
